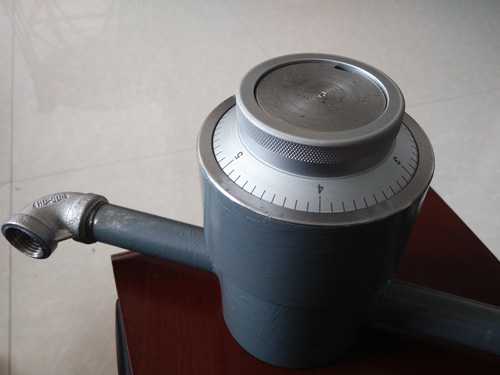

全機械無匙密碼防盜取樣閥使用說明書

一、結構及工作原理

    該閥主要由密碼組、連桿、雙延時盤（桿）、針閥及連接通道等部分組成。使用時焊裝在井口出油管線的合適位置，不取樣時起聯通作用。取樣時，只要轉動刻度盤，依次輸入相應的密碼，連桿便自動聯通雙延時盤，逆時針轉動刻度盤，針閥打開，油樣排出；順時針轉動刻度盤針閥關閉，并繼續旋轉直至關死（無漏氣漏油為止），回轉刻度盤至回碼位置，撥動撥桿，打亂密碼，取樣完成。

二、主要技術指標

三、性能特點：

1、外形緊湊，無撬盜點、抗沖擊、刻度盤鍍鉻處理，美觀耐用；2、密碼組為全機械結構設計，使用可靠，故障率低；3、采用無匙式開啟方式，撥盤（刻度盤）替代開啟手輪，外部無任何鑰匙孔，防堵塞。4、在取樣完成并打亂密碼后，所有外部能夠轉動的部位只能空轉，無法向內部閥組進行開啟或關閉傳動；5、出油通道緊貼油井出油管線，且流程極短，出油口為下傾45°設計，關閥后油液無存留，防凍結。6、海量密碼組（每組密碼由4組數字組成），絕無重復密碼組現象。7、在無失碼、無取樣完成后忘記回碼（亂碼）以及無暴力破壞的情況下開啟的概率為0.

四、安裝與使用

1、在井口合理部位焊裝該閥，并要求焊接部位牢固無滲漏。

2、使用步驟：輸入密碼→開啟取樣→關閉→回碼→亂碼→完成。

①輸入密碼：將撥桿標記置于向下的位置，轉動刻度盤并使1、2、3、4碼依次對準固定盤0點。

順時針轉動刻度盤3圈以上至密碼對準固定盤0點，1碼輸入；

再逆時針轉動刻度盤2圈后至密碼對準固定盤0點，2碼輸入；

再順時針轉動刻度盤1圈后至密碼對準固定盤0點，3碼輸入；

最后逆時針轉動刻度盤（1圈內）至密碼對準固定盤0點，4碼輸入。密碼輸入完成。

②開啟取樣：繼續逆時針轉動刻度盤，針閥開啟，油樣流出。

③關閉：取樣完成后，順時針轉動刻度盤直至針閥關閉。（無漏氣漏油為止）

③回碼：逆時針旋轉刻度盤，（1圈以內）使4碼對準固定盤0點，撥動撥桿，使撥桿標記向上并對準固定盤0點。

④亂碼：隨意轉動刻度盤3圈以上，密碼打亂。

⑤完成
