   空心過電纜加熱抽油泵使用說明書：

一、主要技術特點：

空心過電纜加熱抽油泵是專門針對稠、粘油開采，實現泵下加熱、降粘的專、特種抽油

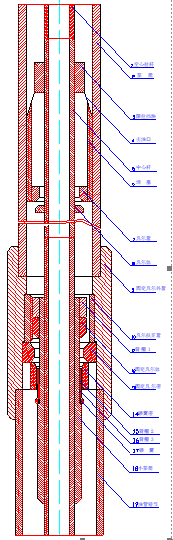

泵。主要由泵筒系統和柱塞系統組成。泵筒系統由泵筒、固定凡爾外殼、導流擋塊、護管等組成；柱塞系統由加長桿、柱塞中心桿、柱塞、柱塞凡爾座、柱塞凡爾體、固定凡爾體、小泵筒、滑動密封桿等組成。（結構見附圖）其主要技術特點有：

1、  該泵柱塞下游動凡爾采用機械強制開啟與關閉，固定凡爾在借助柱塞真空抽汲力及液柱壓力的

同時，又附加中心桿與小泵筒的往復機械摩擦力進行開啟與關閉，從而極大的提高了抽稠的效果。

2、  該泵采用中空桿技術，可實現過泵加熱，金屬密封，耐溫可達350℃。大幅降低稠油開采難度。

3、  該泵可以使筒與注氣油管、柱塞及抽油桿在一次作業中下入井內，避免了二次作業造成的成本

增加和井下熱量損失。如有必要，也可順利實現泵下加重，減輕泵上桿管偏磨，延長檢泵周期。降低沖程損失，大幅提高泵效。

二、電加熱工作原理：

   首先，將輸入的380V，50HZ的三相電流經整流經濾流濾波后

變成530V的直流電壓，再經逆變電路在主控板的控制作用下，變

成350-2000HZ的單相中頻電壓，最后，經中頻變壓器輸送到油井

加熱鋼鎧電纜輸入端，直到井底(加熱深度點)，通過回路接頭與鋼

鎧電纜的外護管形成回路。通電后，使兩個載流導體基本上形成方

向相反，大小相等的電流，在鋼鎧電纜的外護管內壁上產生集膚效

應，使電流集中在外護管內膚壁極薄層內流出，從而大幅度增加了

交流阻抗。在集膚效應、鐵損、臨近效應和屏蔽效應的共同作用下，

產生熱量，實現電熱轉換。由于加熱體在油管內部，故產生的熱量，

隨時被舉升的油流帶走，升溫降粘，實現連續舉升目的。

三、空心泵主要技術參數表：
